SK하이닉스는 왜 HBM 공장을 미국에 지을까? 한국에서 다 만들면 안 되나
“SK하이닉스가 HBM으로 그렇게 잘나가는데 왜 미국에 공장을 짓는 거지?”
“한국에서 생산해서 미국으로 수출하면 되는 것 아닌가?”
“앞으로 HBM 생산이 미국으로 넘어가는 건가?”
“엔비디아 때문에 미국에 가는 걸까, 아니면 미국 정부가 요구한 걸까?”
SK하이닉스가 미국 인디애나주에 40억달러 이상을 투자하는 HBM 생산거점의 첫 삽을 떴다는 소식이 나오면서 자연스럽게 생기는 질문입니다.
먼저 결론부터 말하면 SK하이닉스가 한국의 HBM 생산을 통째로 미국으로 옮기는 것은 아닙니다.
핵심 반도체 웨이퍼는 계속 한국에서 생산하고, 이것을 미국으로 보내 HBM의 첨단 패키징과 테스트를 현지에서 진행하는 구조입니다. SK하이닉스는 현지시간 8월 27일 미국 인디애나주 웨스트라피엣에서 공장 기공식을 열었으며, 2029년 하반기부터 차세대 HBM을 양산할 계획입니다.
왜 이렇게 복잡하게 한국과 미국에서 나눠 만드는 걸까요?
이걸 이해하면 HBM이 왜 AI 시대의 핵심 반도체가 됐는지, 미국이 왜 한국 반도체 기업에 거액의 보조금을 주는지, SK하이닉스가 왜 엔비디아 같은 미국 고객 가까이 가려고 하는지까지 한꺼번에 이해할 수 있습니다.
오늘 뉴알남이 처음부터 쉽게 풀어보겠습니다.
SK하이닉스가 미국에 정확히 무엇을 짓는 걸까?
SK하이닉스가 짓는 곳은 미국 인디애나주 웨스트라피엣(West Lafayette)입니다.
세계적인 공과대학으로 유명한 퍼듀대학교(Purdue University)가 있는 곳입니다.
SK하이닉스는 이곳에 40억달러 이상을 들여 차세대 HBM 첨단 패키징 생산라인과 연구개발 시설을 구축합니다. 부지는 약 133에이커, 약 47만㎡ 규모입니다.

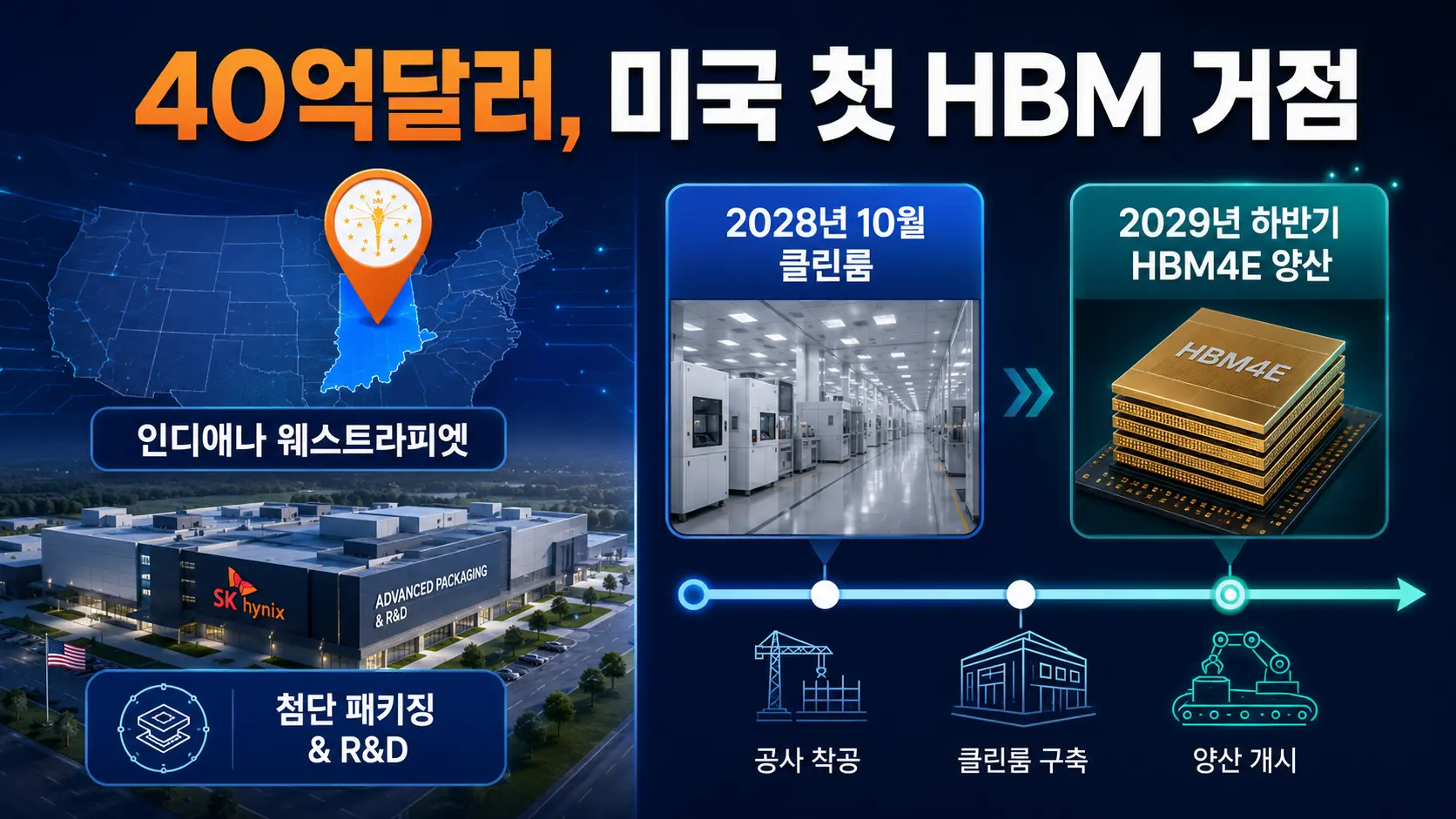

계획대로라면 2028년 10월까지 클린룸을 열고, 2029년 하반기부터 차세대 HBM 양산에 들어갑니다.
곽노정 SK하이닉스 사장은 기공식에서 2029년 3분기부터 HBM4E 양산을 시작할 계획이라고 밝혔습니다. 연간 생산능력은 웨이퍼 기준 수십만 장 수준까지 확대한다는 구상입니다.
여기서 HBM4E는 지금 주력 제품보다 한 단계 더 미래의 제품입니다.
현재 SK하이닉스의 최신 HBM 세대는 HBM4이고, 미국 인디애나 공장에서 본격 양산하려는 것은 그 다음 세대인 HBM4E입니다.
즉 지금 잘 팔리는 제품을 미국으로 옮기는 것보다, 앞으로 몇 년 뒤 AI 시장에서 사용할 차세대 HBM 생산거점을 미리 만드는 것에 가깝습니다.
그런데 HBM이 대체 뭐길래 미국까지 가서 공장을 짓는 걸까?
HBM은 High Bandwidth Memory, 우리말로는 고대역폭 메모리입니다.
말이 어렵지만 원리는 의외로 간단합니다.

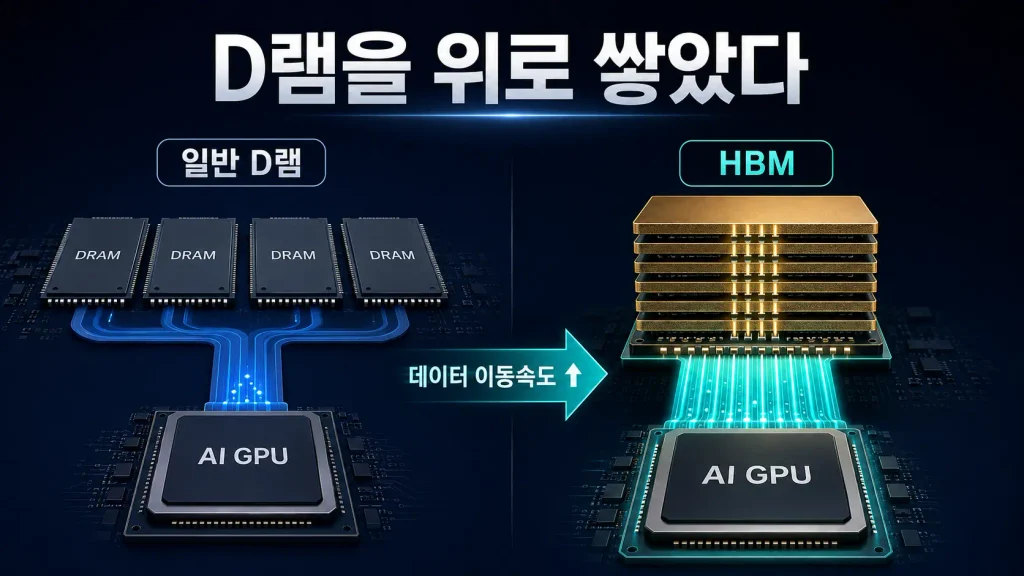

일반 D램을 책상 위에 여러 권 펼쳐놓는 대신, 여러 개의 D램을 위로 차곡차곡 쌓아 연결한 고성능 메모리라고 생각하면 됩니다.
AI는 엄청난 양의 데이터를 한꺼번에 처리해야 합니다.
엔비디아의 GPU 같은 AI 반도체가 아무리 계산을 빨리해도 필요한 데이터를 메모리에서 제때 가져오지 못하면 GPU가 놀게 됩니다.
그래서 GPU 바로 옆에서 엄청난 양의 데이터를 빠르게 공급해주는 메모리가 필요한데, 그 역할을 하는 것이 HBM입니다.
SK하이닉스는 HBM을 여러 D램을 수직으로 연결해 데이터 처리 속도를 크게 높인 고부가·고성능 메모리라고 설명합니다.
쉽게 비유하면 GPU가 아주 빠른 요리사라면,
HBM은 그 요리사에게 재료를 끊임없이 빠르게 공급하는 대형 식재료 창고와 비슷합니다.
요리사가 아무리 빨라도 재료가 늦게 오면 요리를 빨리 할 수 없듯, AI 반도체 성능이 높아질수록 HBM도 더 빨라져야 합니다.
그럼 HBM도 그냥 반도체 공장에서 찍어내면 되는 것 아닐까?
여기서 ‘패키징’이라는 말을 잘 이해해야 합니다.
보통 포장이라고 하면 제품을 상자에 넣는 일을 떠올립니다.
하지만 반도체에서 첨단 패키징은 전혀 다른 의미입니다.

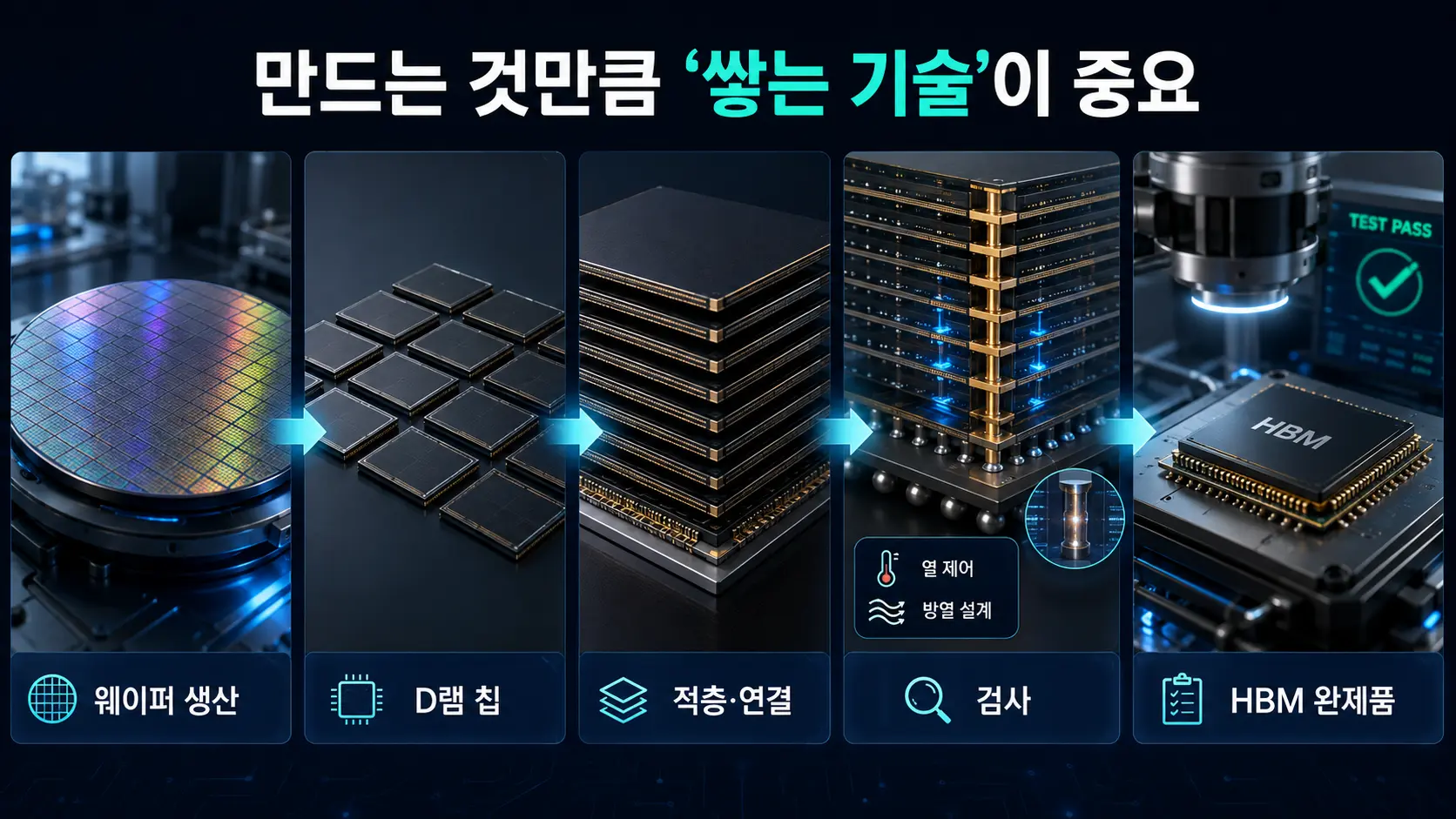

HBM은 여러 개의 얇은 D램을 수직으로 쌓고, 각각을 아주 미세하게 연결해야 합니다.
칩을 많이 쌓으면서도 얇아야 하고, 열도 잘 빼야 하며, 수천 개의 전기 신호가 빠르고 정확하게 오가야 합니다.
따라서 첨단 패키징은 반도체 제조의 마지막 단순 공정이 아니라 HBM 성능과 수율을 좌우하는 핵심 기술이 됐습니다.
SK하이닉스 역시 인디애나 공장을 단순 조립공장이 아니라 HBM 첨단 패키징 생산시설과 연구개발 테스트베드가 결합된 거점으로 만들 계획입니다.
이 부분을 이해하면 SK하이닉스가 왜 미국에 이런 공장을 짓는지도 훨씬 쉬워집니다.
미국 공장에서 HBM을 만들면 한국에서는 뭘 만드는 걸까?
바로 이 부분이 이번 뉴스에서 가장 중요한 포인트입니다.
미국에 공장을 짓는다고 해서 HBM을 처음부터 끝까지 미국에서 만드는 것이 아닙니다.
SK하이닉스가 밝힌 생산방식은 이렇습니다.
한국
첨단 D램 웨이퍼 생산
↓
미국 인디애나
웨이퍼를 받아 첨단 패키징·테스트
↓
미국 고객사
AI용 HBM 공급

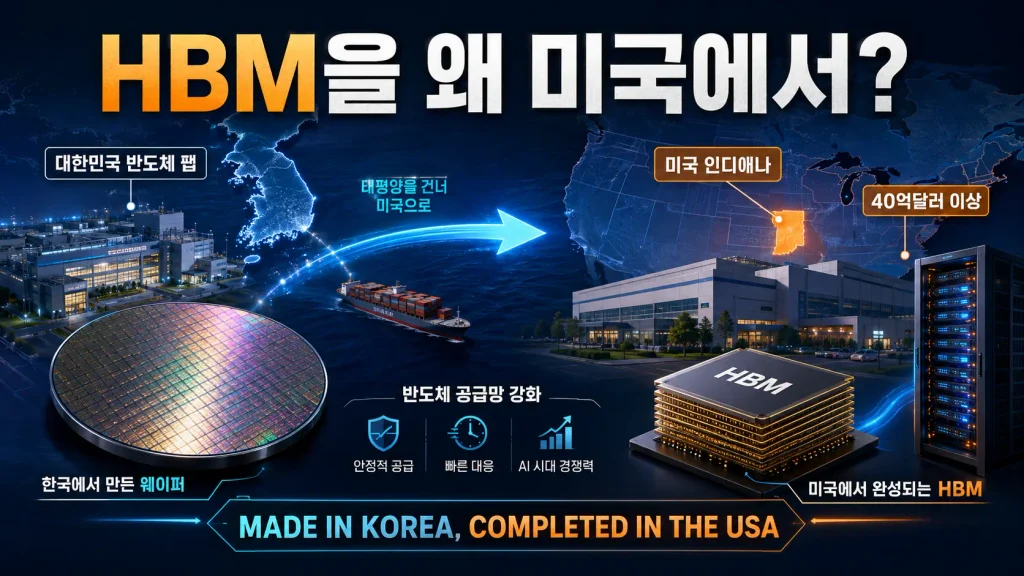

SK하이닉스는 공식 발표에서 한국에서 생산한 첨단 웨이퍼를 인디애나로 보내고, 미국 현지에서 첨단 패키징과 테스트를 거쳐 미국 고객에게 공급할 계획이라고 밝혔습니다.
Reuters도 같은 구조를 확인했습니다.
그래서 SK하이닉스가 사용하는 ‘Made in USA HBM’이라는 표현도 조금 주의해서 볼 필요가 있습니다.
HBM의 핵심 D램 웨이퍼 자체까지 모두 미국에서 만든다는 뜻이라기보다, 한국에서 생산한 웨이퍼를 미국에서 첨단 패키징하고 테스트해 최종 제품으로 공급하는 구조입니다.
즉 미국 공장은 한국 공장을 대체한다기보다 한국 생산망에 미국의 후공정 거점을 하나 더 연결하는 형태에 가깝습니다.
그런데 굳이 미국까지 보내서 완성하는 이유는 뭘까?
첫 번째 이유는 고객이 미국에 있기 때문입니다.
HBM을 가장 많이 필요로 하는 기업 상당수가 미국에 있습니다.
대표적으로 엔비디아를 비롯해 세계적인 AI 반도체·클라우드·빅테크 기업들이 미국에 몰려 있습니다.
SK하이닉스 입장에서는 고객 가까이에 패키징과 연구개발 거점을 두면 차세대 제품을 함께 개발하고, 시제품을 만들고, 성능을 검증하는 시간을 줄일 수 있습니다.
SK하이닉스는 인디애나 공장에 ‘첨단 패키징 R&D 테스트베드’도 함께 만들 계획입니다.
고객사와 대학, 협력사가 함께 차세대 패키징 기술을 개발하고 시제품 제작과 성능 검증을 할 수 있는 시설입니다.
두 번째 이유는 공급망입니다.
코로나19와 미·중 갈등 이후 미국 정부는 반도체를 단순한 상품이 아니라 경제안보와 국가안보에 직결되는 전략물자로 보기 시작했습니다.
특히 AI 시대에는 GPU뿐 아니라 GPU와 함께 들어가는 HBM까지 확보해야 합니다.
미 상무부도 SK하이닉스 지원을 발표하면서 HBM을 미국 AI 공급망에서 중요한 병목 요소 중 하나로 평가했습니다.
즉 미국 입장에서는
“엔비디아 같은 미국 기업이 아무리 AI칩을 잘 만들어도 핵심 HBM을 모두 해외 생산에 의존하면 위험하다”
고 보는 것입니다.
미국 정부는 SK하이닉스에 왜 돈까지 주는 걸까?
미국이 단순히
“우리나라에 와서 공장을 지어달라”
고 말만 한 것도 아닙니다.
실제로 돈을 지원합니다.

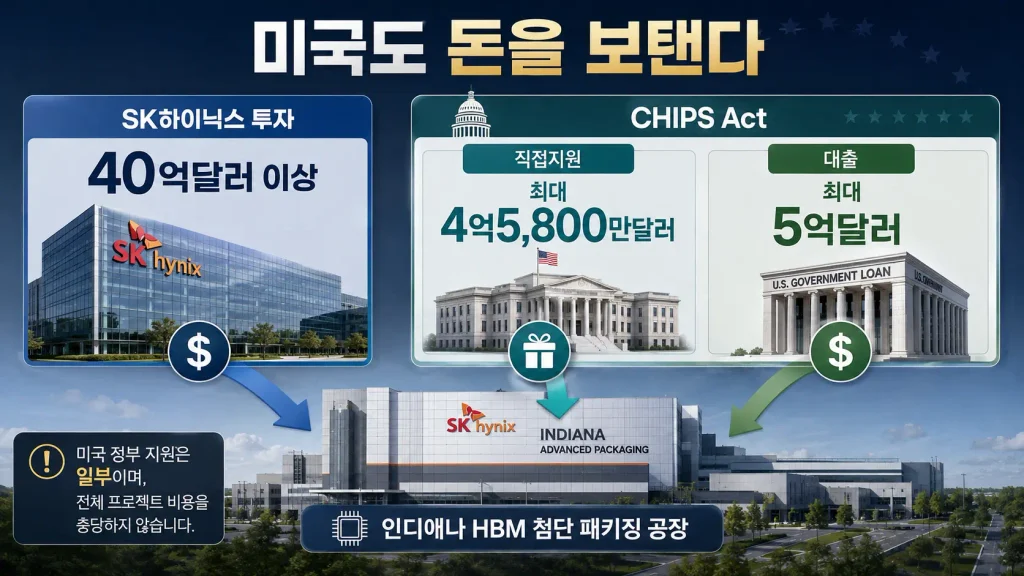

미 상무부는 2024년 12월 미국 반도체지원법, 이른바 CHIPS Act에 따라 SK하이닉스 인디애나 프로젝트에 최대 4억5,800만달러의 직접 보조금과 최대 5억달러의 대출을 제공하기로 확정했습니다.
SK하이닉스가 자체적으로 투자하는 금액은 약 38억7천만달러에서 40억달러 이상 규모입니다.
미국이 이렇게까지 하는 이유는 명확합니다.
과거 미국은 반도체를 많이 설계했지만 실제 제조와 패키징 상당 부분은 아시아에 의존했습니다.
미국 정부는 이를 공급망 위험으로 보고 반도체 제조와 첨단 패키징 능력을 다시 미국 안으로 끌어들이는 정책을 펴왔습니다.
특히 AI 경쟁이 치열해지면서 HBM은 단순한 메모리가 아니라 AI 산업 전체를 움직이는 핵심 부품이 됐습니다.
따라서 미국이 SK하이닉스에 주는 지원은 한 기업을 도와준다기보다 미국 안에 AI용 반도체 공급망을 만들기 위한 산업정책으로 보는 것이 정확합니다.
왜 하필 인디애나일까? 실리콘밸리가 아니고?
SK하이닉스가 선택한 웨스트라피엣에는 퍼듀대학교가 있습니다.
반도체와 전기전자·공학 분야에서 강한 연구역량을 가진 대학입니다.

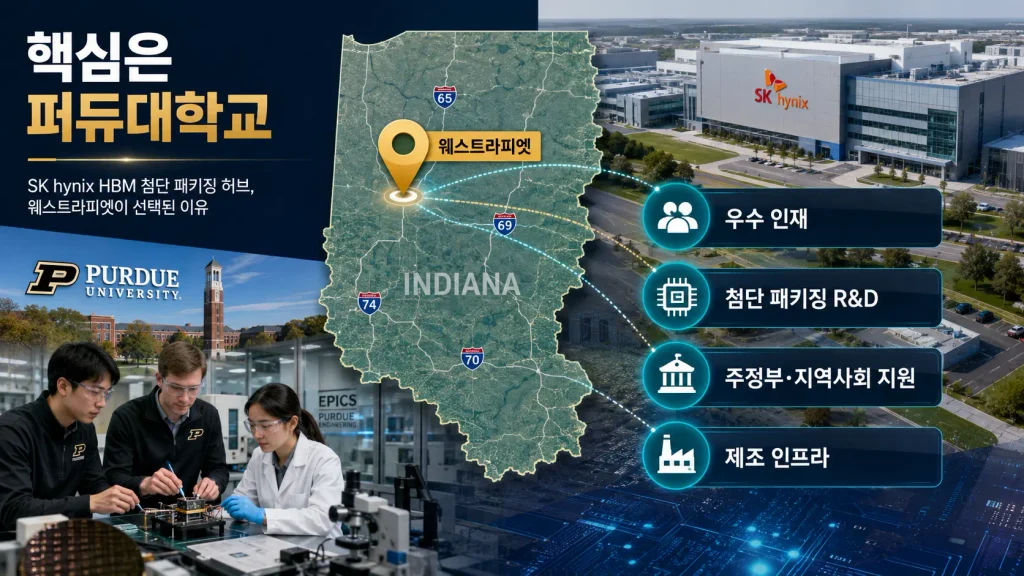

SK하이닉스는 2024년 처음 투자계획을 발표하면서 인디애나를 선택한 이유로 제조 인프라, 주정부와 지역사회의 지원, 퍼듀대의 우수 인재를 들었습니다.
이번 기공식에서는 퍼듀대와 차세대 첨단 패키징 연구개발 협력을 위한 업무협약도 체결했습니다.
향후 HBM을 포함한 시스템 통합과 첨단 패키징 기술을 함께 연구하고, 현지 전문인력도 확보한다는 계획입니다.
공장을 지어 놓고 한국에서 엔지니어를 계속 보내는 방식만으로는 장기간 운영하기 어렵습니다.
결국 현지에서 반도체를 연구하고 생산할 인재를 계속 공급받아야 합니다.
그래서 SK하이닉스에게 인디애나는 단순히 땅값이 싼 지역이라기보다 공장과 대학을 묶어 하나의 HBM 연구·생산 생태계를 만들 수 있는 곳인 것입니다.
공장에서 1,000명을 뽑는다는데 왜 ‘7,000개 일자리’라는 숫자도 나올까?
여기서 기사마다 숫자가 달라 헷갈릴 수 있습니다.
SK하이닉스는 인디애나 공장이 본격 가동되면 약 1,000명의 인력이 직접 근무할 것으로 보고 있습니다.
그런데 회사 발표에는 7,000개의 직·간접 일자리라는 숫자도 등장합니다.
둘은 다른 숫자입니다.
약 1,000명은 공장이 상업운전을 시작한 이후 직접 근무할 것으로 예상되는 인력이고,
7,000명은 공장 건설, 연구개발, 운영, 협력업체 등까지 포함한 직·간접 고용효과입니다.
따라서
“SK하이닉스 미국공장이 직원 7,000명을 직접 고용한다”
고 표현하면 정확하지 않습니다.
그럼 한국 반도체 산업에는 손해인 걸까?
여기서는 조금 냉정하게 나눠서 볼 필요가 있습니다.
미국에 첨단 패키징 공장이 생기면 과거 한국에서 수행할 수 있었던 일부 고부가가치 공정과 고용이 미국에서 발생하는 것은 사실입니다.
미국 정부도 바로 그것을 원해서 보조금을 지급합니다.
따라서 해외투자가 늘어날수록 장기적으로 국내 반도체 산업의 생산·연구 기반을 어떻게 유지할지는 한국 입장에서 중요한 문제입니다.
하지만 이번 프로젝트만 놓고
“SK하이닉스가 HBM 생산을 한국에서 빼서 미국으로 옮긴다”
고 보는 것도 맞지 않습니다.
앞서 설명했듯 미국 공장에 들어갈 첨단 웨이퍼는 한국에서 생산해 공급하는 구조입니다.
SK하이닉스는 국내 생산기반에도 대규모 투자를 계속하고 있습니다. Reuters에 따르면 회사 이사회는 2031년까지 국내 생산 확충 등을 포함해 54조3천억원 규모의 투자계획을 승인했습니다.
즉 현재 SK하이닉스의 그림은
한국 생산기지를 줄이고 미국으로 이전
이라기보다
한국의 대규모 메모리 생산거점 + 미국의 첨단 패키징·R&D·고객 대응 거점
으로 글로벌 생산망을 확대하는 쪽에 가깝습니다.
결국 엔비디아 때문이라고 보면 되는 걸까?
반은 맞고 반은 너무 단순한 설명입니다.
엔비디아는 SK하이닉스 HBM의 매우 중요한 고객입니다.
SK하이닉스의 최신 HBM4는 엔비디아의 차세대 AI 가속기 ‘Vera Rubin’에도 사용되고 있으며, 인디애나에서 생산할 HBM4E 역시 미래 AI 가속기의 성능 향상에 맞춰 개발되고 있습니다.
하지만 미국 투자 이유가 엔비디아 하나만은 아닙니다.
AI 시장이 커질수록 마이크로소프트·구글을 비롯한 클라우드 기업과 AI 데이터센터 사업자, 반도체 설계회사 등이 모두 더 많은 고성능 메모리를 필요로 합니다.
SK하이닉스 입장에서는 세계 최대 AI 시장 한가운데에 HBM 패키징과 연구개발 거점을 갖는 것 자체가 전략적 가치가 있습니다.
Reuters에 따르면 SK하이닉스는 현재의 메모리 공급 부족이 2030년 말까지 지속될 가능성도 보고 있습니다.
결국 회사가 2029년에 맞춰 미국 공장을 준비하는 것도 지금의 AI 호황만 보는 것이 아니라 앞으로 몇 년 뒤의 AI 반도체 시장을 선점하려는 투자로 볼 수 있습니다.
그런데 2029년이면 너무 늦은 것 아닌가?
반도체 공장은 오늘 결정해서 내년에 바로 제품을 찍어낼 수 있는 시설이 아닙니다.
부지를 정하고,
공장을 건설하고,
진동·먼지·온도가 엄격히 관리되는 클린룸을 만들고,
수많은 장비를 설치하고,
시험생산을 하고,
고객 인증을 받는 데 수년이 걸립니다.
SK하이닉스는 인디애나 공장의 클린룸을 2028년 10월까지 열고 2029년 하반기에 양산을 시작한다는 계획입니다.
더 중요한 것은 그때 생산할 제품입니다.
지금의 HBM3E나 HBM4를 뒤늦게 만드는 공장이 아니라 2029년 AI 시장에 필요한 HBM4E를 겨냥하고 있습니다.
공장을 ‘오늘의 제품’이 아니라 3~4년 뒤 시장에 맞춰 짓고 있는 것입니다.
이번 투자를 볼 때 앞으로 무엇을 보면 될까?
앞으로는 네 가지를 보면 됩니다.

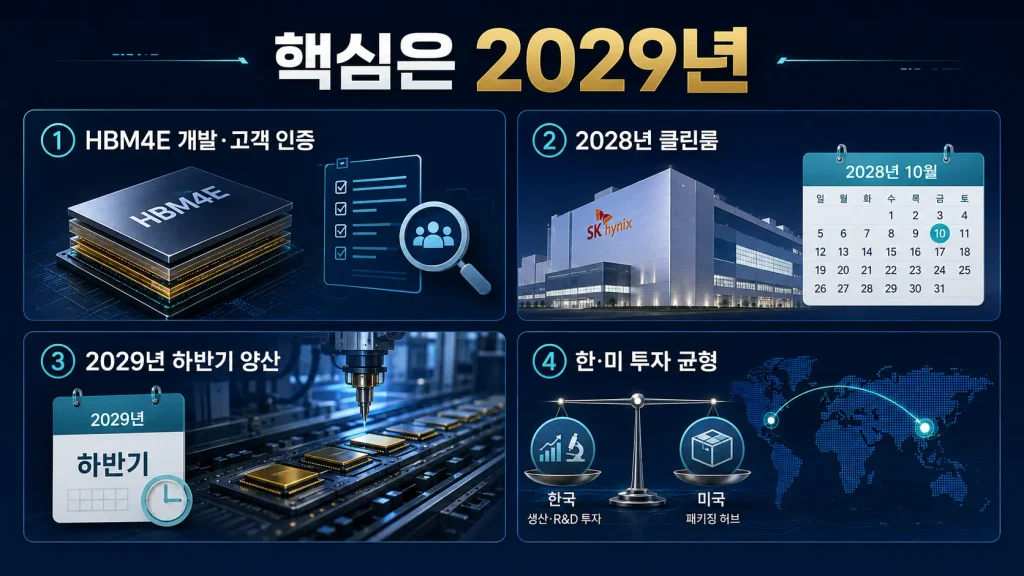

첫째, HBM4E가 실제로 계획대로 개발되고 고객 인증을 받느냐입니다.
미국 공장은 HBM4E를 겨냥하고 있기 때문에 차세대 HBM 기술 경쟁이 중요합니다.
둘째, 2028년 클린룸과 2029년 양산 일정이 계획대로 진행되는지입니다.
셋째, 미국 공장이 단순 생산시설을 넘어 퍼듀대·고객·협력사와 실제 첨단 패키징 연구 거점으로 성장하는지를 볼 필요가 있습니다.
넷째가 한국에 가장 중요합니다.
미국 투자가 확대되는 동시에 국내 첨단 메모리 생산과 연구개발 투자도 얼마나 함께 늘어나는가입니다.
미국은 반도체 공급망을 자국으로 끌어들이려 하고 있고, 한국은 세계적인 메모리 생산기반을 유지해야 합니다.
SK하이닉스는 그 두 목표 사이에서 한국과 미국을 하나의 HBM 공급망으로 연결하는 전략을 선택한 셈입니다.
뉴알남 한 줄 정리
SK하이닉스가 미국에 40억달러 이상을 들여 HBM 공장을 짓는다고 해서 한국의 HBM 생산을 미국으로 통째로 옮기는 것은 아닙니다.
핵심 D램 웨이퍼는 한국에서 생산하고, 이를 미국 인디애나로 보내 첨단 패키징과 테스트를 거쳐 최종 HBM으로 완성하는 구조입니다.
굳이 미국까지 가는 이유는 엔비디아 등 세계 최대 AI 고객과 가까워지고, 퍼듀대와 차세대 패키징 기술을 공동 개발하면서 미국 정부의 반도체 공급망 정책에도 올라타기 위해서입니다.
미국 정부도 이를 위해 최대 4억5,800만달러의 직접 지원과 5억달러의 대출을 제공하기로 했습니다.
따라서 이번 투자의 핵심은 단순히 “한국 공장을 미국으로 옮긴다”가 아니라,
“한국에서 핵심 반도체를 만들고 미국에서 고객 가까이에서 완성하는 한·미 AI 반도체 공급망을 만든다”는 데 있습니다.
그리고 진짜 승부는 2029년 HBM4E 양산이 시작될 때 확인할 수 있게 됩니다.
